지난 주 장착기에 이어 실제 사용기를 올려 봅니다.


아직은(?) 블랙박스 사고 난 적이  없어서 (앞으로도 없어야 겠죠...^^!)


최근 며칠 운전하면서 찍었던 사진확인차 보면서 올려 봅니다.


나름 블랙박스시장에서 고화질 영상으로 소문난 제품이라고 하는데 그래도 실제 영상을 확인해봐야겠죠.


야간에 찍어봤던 장면과 주간에 찍었던 장면을 모두 올려봅니다.


실제 사고 상황에서는 사실 가장중요한것은 신호등 상황파악입니다. 사고 시점에 신호가 어땠는지가 젤로 중요하고 그때 내가 어디위치했는지가 중요합니다. 이런 정도는 어지간한 블랙박스도 다 확인이 가능하겠죠?


그게 역광상황이든, 야간이든, 대낮이던간에..


  번호판을 가지고 많이들 얘기하셔서  보면 가까이 있는 경우가 아니면 사실 식별하기가 쉽지는 않습니다. (이것은 정말 고성능 카메라가 아닌이상 다 비슷하지 않을까 싶네요.)


그리고 달아놓고 테스트 하다보니 블랙박스 장착위치와 방향도 상당히 중요해보입니다.  카메라를 아래쪽에달아 각도를 너무 위로 향하면 햋빛 역광을 받기도 쉽고 높여놓고 아래로 가도 야간에 운전자는 안보이는  중앙분리대 넘어 상대방 불빛을 블랙박스는 보게되어 정작 내가 보는 방향이 어둡게 되버리는 상황도 있게 됩니다. 그래서 장착후에 여러가지 상황을 판단해보고 적절한 위치로 옮겨 달아야 할것 같습니다.


  실제 사고가 났을때 사고상황에서 상대방을 식별하기 보다 본인의 잘못이 없는 지를 밝혀낼 수 있다면 기본적으로 블랙박스의 소임은 다했다고 봅니다. 그렇다면 결국 뺑소니가 아닌이상 상대방과 시시비비를 가리고 있게 되는 상황이고 결국 내가 잘못이 없다면 상대방의 잘못이 되는것이니까요.


그런측면에서 볼때 해당제품은 충분하고도 남아 보입니다. 다만 각자 튜닝에 따라 좀더 효과적인 촬영이 될 수 있을것같습니다.


   물론 기왕이면 먼거리에 번호판까지 잘 짚어낼수 있으면 좋겠죠.. 하지만 현재 이러한 수준을 만족하는 블랙박스제품이 있는지는 의문입니다.


어째든 제가 장착한 아이트로닉스 제품의 실제 촬영SAMPLE을 올려 공유해봅니다.


각자 보시고 비교 판단해보시면 좋을듯합니다.


아래 영상은 전체화면에서  느리지만 않다면  1080p HD 해상도로 보시는게 좋습니다.















Posted by 퍼니로거 즐건록
생활/팁/사용기2012.11.21 16:02

  안그래도 블랙박스를 사야하나 고민하던차에 동생이 회사에서 받은 블랙박스를 내 생일선물이라며 선뜻(?) 내놓았다.  사실은 내놓으라고 했다!


어째든 그렇게 해서 생긴 아이트로닉스 블랙박스, 동생말로는 고민끝에 선정된 좋은 제품이라고 했다. 블랙박스가 워낙 많다보니 고민이 많았는데 좋은 제품이라고 해서 인터넷에서 뒤져보니 대체로 평가가 좋았다.


가격은 인터넷 최저가 기준 20만원대정도 하는것 같다. (가격비교 링크 )



장착하기


  문제는 장착이다. 운행중에만 사용할거면 간단하게 시가잭에만 연결해주어도 되지만 상시전원케이블까지 받은 상황에서 그렇게 할순없었다. 그리고 깔끔한 선처리도 하고 싶었다. 결국 맡겨야하나 하는 갈등을 해보다 선연결 방법만 대충 인터넷에 찾아본뒤 직접하기로 마음 먹었다.



1. 먼저 부품 확인 하기




블랙박스 상자안에는  블랙박스 본체, 시가잭 연결 전원케이블, 본체 거치대, 양면테이프, 선정리 클립 정도 가 있었다.


아래 설명서 부품 목록을 참고해도 된다.


그런데 실제 설치의 관건은 위에 별매라고 되어있는 상시 전원 케이블이다.  상시전원 케이블만  차량의 퓨즈박스에 제대로 연결하고 나면 90%는 끝난것이기 때문이다.


2. 상시전원 케이블 선을 퓨즈 선에 연결하여 준비하기


쏘렌토R의 퓨즈는 초소형이다. 인터넷에서 뒤져보면 예전 퓨즈의 설치예가 많다. 이전차량에는 퓨즈의 노출된 한쪽 다리에 상시전원 동선을 칭칭 감아서 다시 꽂아 주었지만. 초소형 퓨즈에는 그런 방법은 안된다.

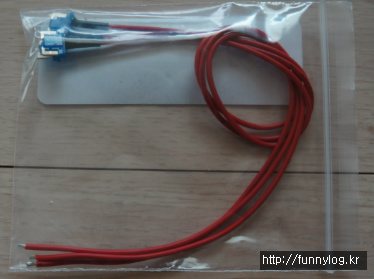

그래서 택한것이 퓨즈에 전선이 달린 부품을 따로 구매하는 방법이었다.

여유선까지해서 15A 짜리 3가닥 주문했다.



구매링크 참고 (클릭)


이렇게 구매한 별도 퓨즈선에 상시전원케이블을 먼저 연결해준뒤 퓨즈박스에 있는 이전퓨즈를 꺼내고 꽂아 주기만 하면 되는것이다. (퓨즈선 암페어는 각 차량의 퓨즈박스를 열어 연결할 퓨즈에 맞는 용량을 선택한다.)


칼로 피복을 선끝에서 4cm 정도 위치에서 둥글게 칼집을 내서 조금 잡아당겨 벗겨낸뒤 상시전원선과 꼬아 주었다.


아래 처럼 된다.


그리고  절연 테이프로 연결 부위를 감싸준다.




3. 퓨즈박스에 연결하기

  3.1 어디에 연결할까?


이제 각 배선이 연결된 퓨즈를 퓨즈박스에서 적절한 위치에 꽂아 주면 된다.


어디에 꽂을 것인가?  먼저 퓨즈박스내 퓨즈 배치도를 보면된다.


상시전원케이블에서 노란선은 키스위치가 꺼져있어도 전원이 공급되는 [비상등 15A]에 연결하고 빨간선은 키스위치가 켜졌을때만 전원이 공급되는 [와이퍼 뒤 15A]에 연결하기로 했다.


각각 좌측 최상단에서 부터 1열 3번째와  5열 2번째에 있다.



각 퓨즈의 최대 암페어 수가 있기 때문에  퓨즈선을 주문하기전에 본인의 차량의 퓨즈박스를 열어 어디에 연결할지를 결정한뒤 여기에 맞는 용량의 퓨즈선을 구입하는것이 바람직하다.


 3.2  마이너스(-) 케이블연결


퓨즈박스에는 별도로 마이너스(-) 케이블이 연결되는 부분이 없다. 다만 퓨즈박스 안쪽을 열었을때 보이는 볼트너트 채결부위에 끼워넣어 주어야 한다.


아래와 같이 퓨즈박스 상단 볼트/너트 사이에 몽키스패너로 살짝풀어준뒤 끼워넣고 조여 주었다.


3.3  B+(노란선) 과  ACC(빨간선)  연결


각각 비상등(B+),  시트히터 뒤(ACC)의 기존 퓨즈를 뽑은뒤 꽂아 준다.


이때  퓨즈뽑기를 이용하는게 편하다. (퓨즈뽑기는 엔진룸 안에 퓨즈박스 뚜껑 안쪽에 있다.)


  퓨즈 뽑기



아래 사진처럼 연결이 되고 나면 상시전원케이블이 잘 말아서 흔들리지 않도록 퓨즈박스 안쪽에 넣어준다.





4. 블랙박스 전원케이블 연결.


블랙박스 케이블의 전원을  깔끔하게 연결하는게 마지막 중요점이다.


4.1 블랙박스 거치대 붙이기.



블랙박스 거치대를 백미러 뒤쪽 가운데 정도에 붙여준다. 이때 룸미러가 하이패스장착된 기종이라면 IR 송신부가  블랙박스본체로 인해 가리지 않도록해야한다.


붙일 면을 마른헝겊등으로 잘 닦은뒤 붙인다.



4.2 블랙박스 본체 전원 케이블 퓨즈박스 안쪽에서 통과 시키기.

본체 전원케이블은 한쪽은  이어폰짹 모양, 다른한쪽은 시가짹이다.   이어잭모양이 본체에 연결될 부위기고 시가잭은 퓨즈박스안에 있으면 되기 때문에 이어폰잭 모양을 퓨즈박스 뚜껑을 열었을때 보이는 아래 구멍에 넣고 통과 시킨다. 이부분은 퓨즈박스 뚜껑이 연결 되는부분인데 해당 부위가 여유가 있기 때문에 이렇게 해도나중에 뚜껑을 닫기에 충분하다.

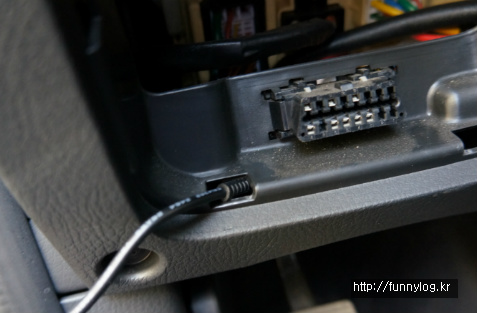

그리고 퓨즈박스 뚜껑을 닫으면 아래처럼 밑으로 나온게 된다.



4.3  전원선 깔끔 하게 정리하기


이렇게 해서 나온 전원잭을 블랙박스 본체에 깔끔하게 연결을 해주어야한다.


그렇기 위해서는 남는 여유선이 없도록 하기위해 우선 블랙박스 본체를 거치대에 장착한뒤 여기에  퓨즈박스를 통과해서 나온 전원케이블을 연결해준다.

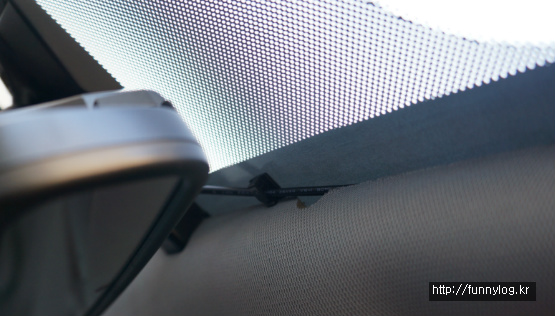

그리고 블랙박스본체 부터 선을 딱 맞도록 붙여 준다. 이때 선정리 클립을 이용해서 상단을 따라 붙여 준다.





카드같은걸 이용해 안쪽으로 쑤셔넣어도 되지만 궂이 그렇게 하지 않아도 실내나 실외에서 보이지 않기때문에 선정리 클립을 이용해 운전석 창가 까지만 간다.


그리고 운전석창에서는 아래 사진처럼 포개지는 틈새로 밀어넣은뒤


문틀 고무패킹을 들어내어 선을 틈안으로 밀어 넣는다.


문틀 고무패킹을 들어내면 아래 사진 처럼 틈이 있다.


여기에 선을 밀어넣은뒤  퓨즈박스 안쪽에서 선을 당겨 여유가 없이 딱 맞게 해준다.



그리고 여유선을 둘둘 말아 절연테이프로 붙여서 흔들리지 않도록 퓨즈박스 안쪽에 넣고 붙인뒤 뚜껑을 닫으면 끝이다.



이렇게 하고 나면 안과 밖에서 볼때 깔끔하게 처리된 상태가 된다.





이로서 DIY  블랙박스 장착기를 마친다.


시험 운행결과  동작도 잘되고.. 제품의 화질도 만족스럽다.


촬영된 동영상은 일반 동영상 플레이어에서도 볼수 있고 제품의 SD카드에 제공된 플레이어에서서는 동영상 재생시 해당 촬영위치를 GPS 값에 기반해서 구글맵을 이용해 같이 보여준다.
